Das BlowerDoor - Messverfahren ist nach unserem Wissen die einzige Methode zur sicheren Qualifizierung und Quantifizierung der Luftdichtigkeit eines Gebäudes.
ÜBER 12 JAHRE ERFAHRUNG - BUNDESWEITE EINSÄTZE
STUTTGART - SINDELFINGEN - PFORZHEIM
LUDWIGSBURG - BÖBLINGEN - LEONBERG
GÖPPINGEN - CALW - SCHORNDORF
Was ist eine BlowerDoor-Messung
Ein probates und einziges Mittel zur Ermittlung einer geglückten Luftdichtigkeit ist die Gebäudedichtigkeitsmessung (BlowerDoor-Messung). Es handelt sich hierbei um ein anerkanntes Messverfahren zu Ermittlung der Undichtigkeiten in der Gebäudehülle.
Warum Blowerdoor Test bzw. Luftdichtigkeitsmessung?
Luftdichtes Bauen ist Vorschrift.
Die Wärmeschutzverordnung (WSVO) ´95, EN 13829 und DIN 4108 bilden die rechtliche Handhabe dafür, dass die Einhaltung der bereits seit 1981 in DIN 4108 gemäß dem Stand der Technik geforderten Luftdichtheit einer Überprüfung standhalten muss (siehe WSVO ´95 §4 Abs.4). Das gilt für Neubauten genauso wie für sanierte Gebäude. Jedes Handwerk welches mit der Gebäudehülle zu tun hat, hat diese luftdicht aufzubauen.
Bei Gebäuden ist ein hoher Energieverbrauch häufiger durch fehlende Dichtigkeit zu begründen, als durch fehlende oder nicht ausreichende Dämmung.
Luftdichtigkeit ist gesetzlich vorgegeben und Firmen haben sich an diese zu halten. Leider wird in diesem Bereich noch zu häufig nach „alter Schule“ gearbeitet und der luftdichten Bauweise nur geringe Aufmerksamkeit geschenkt.
Um jedoch eine angemessene Energieeinsparung zu erreichen ist luftdichtes Bauen nicht nur wünschenswert sondern absolut notwendig. Nicht nur, damit der Wind nicht durchs Haus „stürmt“, sondern auch um vor weiteren Bauschäden (insbesondere Durchfeuchtung von Dämmung und Holzkonstruktionen sowie Schimmelbildung) geschützt zu sein.
Hinweis: Luftdichtigkeit ist kein zusätzlicher Anspruch den Bauherren bei einem Handwerker bestellen müssen.
§ 3 Preisliste des SV Alle genannten Preise sind Bruttopreise inklusive der 19% Mehrwertsteuer.
BlowerDoor-Test Angebote |
€ | ||
Pos. 1 BlowerDoor- Test Neubauten
KfW Zertifikat |
BlowerDoor Test Zertifizierung (Über- und Unterdruckmessung) für den KfW-Nachweis nach DIN 13829:2001-02. 1,5 Std. vor Ort & 0,5 Std. Büroarbeiten für die Software- Auswertung und Bilddokumentation, zuzüglich An- und Abfahrtskosten. |
Paketpreis
|
370,00
|
Pos. 2 ab 2ten Luftdichtigkeitsprüfung Blower-Door-Test |
Für baulich getrennte bzw. einzelne(r) Einliegerwohnung(en) oder Wohnungen im gleichen Gebäude wie Pos. 1 werden Folgemessungen am gleichen Tag vor Ort inklusive 1,5 Stunden vor Ort reduziert abgerechnet. |
Paketpreis
|
250,00
|
Pos. 3 Qualitätssicherung Leckageortung per Blowerdoor Anlage Neubau/Sanierung |
Luftdichtigkeitsprüfung – 2 stündige Untersuchung vor Ort Einsatz von Luftgeschwindigkeits-Messgeräte & ggf. Nebelpistole. Sanierungsberatung zur Behebung der Luftundichtigkeiten innerhalb des Zeitfensters kostenfrei, zuzüglich An- und Abfahrtskosten.
|
Paketpreis
|
360,00
|
Pos. 4 Bestandsaufnahme Leckageortung per Blowerdoor Anlage Bestand |
Luftdichtigkeitsprüfung – 3 stündige Untersuchung vor Ort Einsatz von Luftgeschwindigkeits-Messgeräte & ggf. Nebelpistole. Sanierungsberatung zur Behebung der Luftundichtigkeiten innerhalb des Zeitfensters kostenfrei, zuzüglich An- und Abfahrtskosten.
|
Paketpreis
|
|
Pos. 5 Kostenzuschlag bei Mehrfamilienhäusern |
Wir berechnen ab der 2ten. Wohneinheit einen Kostenzuschlag für Zusatzmaßnahmen zum Grundpreis der Messungen (Pos. 1), wenn mehr als 1000m³ oder mehr als 250m² Wohn/Nutzfläche als zusammenhängendes Innenvolumen zu messen ist.
|
Anzahl x 59,50 € pro Wohneinheit |
|
Pos. 6 Fahrtkosten inklusive Fahrzeiten
|
EINZELNACHWEIS PRO KM Anreise und Rückreise ab Firmensitz per Kilometergeld inklusive Fahrzeiten des Sachverständigen. Die Abrechnung erfolgt je gefahrene km. |
1,80 €/km |
|
30KM ZONE - PAUSCHALE 50KM ZONE - PAUSCHALE 100KM ZONE - PAUSCHALE
An- und Abfahrzeiten des Bausachverständigen inklusive Fahrzeugpauschale für gefahrene km. |
85,00 € 165,00 € 240,00 €
|
||
|
Stundensatz 125,- €/Std.
|
||
Pos. 7 Mehraufwendungen des SV |
Es können Mehraufwendungen des SV im Nachweis zusätzlich in Rechnung gestellt, sofern aufgrund unvorhersehbarer Gründe (z.B. Wetterbedingungen, Unterbrechungen, Behinderungen, oder zusätzlichen Beratungen bzw. gutachterliche Tätigkeiten oder Volumenberechnungen das Zeitkontingent der Positionen überschreitet.
Bei Beratungen (mündlich/telefonisch) bezüglich des Meßergebnisses ohne zusätzliche Büroarbeit gilt ebenfalls der Stundensatz der Pos. 7 vereinbart. |
||
Pos. 8 Gerätschaften |
NEC-IR-Kamera mit max. 12 IR Aufnahmen und Tagesbild Profi Nebelmaschine mit Fluid Luftgeschwindigkeitsmessgerät TA-AIRFLOW und Rauchpistole |
75,00 €/Std. 50,00 €/Tag kostenlos |
|
Pos. 9 Termine
|
Verkürzte Bearbeitungszeitmax. 1 Woche statt 4 Wochen (Zuschlag in Höhe 25% auf 100% der Honorarrechnung). |
gewünscht
|
Leistungsbeschreibung Luftdichtheitsprüfung / Blower-Door-Test
1. Auf- und Abbau der Messeinrichtung
"Minneapolis BlowerDoor MessSystem" - Messbereich von 19 - 7.200 m³/h für Wohngebäuden nach EnEV und in Bestandsgebäuden, in Mehrfamilienhäusern, Gewerbe- und Verwaltungsgebäuden. Mit dem kalibrierten Druckmessgerät DG-700 und Software TECTITE Express für automatische Messungen mit höchster Genauigkeit.
2. Temporäre Abdichtung
von kleinflächigen Öffnungen < 1m² (z.B. Wanddurchlässe Lüftung,
noch offene Abwasseranschlüsse) mit Ballblasen / Kreppband / Folie.
3. Begehung des Messobjektes
bei -50 Pa. Unterdruckbetrieb zur Sichtüberprüfung der luftdichten Gebäudehülle zwecks Durchführung der Stufenmessung nebst Ermittlung exemplarischer Leckagen; Kontrolle der bauseits ausgeführten provisorischen Abdichtungen und Ausführung kleiner provisorischer Abdichtungsarbeiten.
4. Baubegleitende Luftdichtheitsprüfung
bzw. baubegleitender Blower-Door-Test in Anlehnung an DIN EN 13829 Verfahren B kurz nach Fertigstellung der Fenster, Innenputzarbeiten ohne Laibungen und Dampfbremse mit Unterkonstruktion. Ermittlung der Luftwechselrate bei einer Bezugsdruckdifferenz von 50 Pa [n50-und ggf. q50Wert] gemäß DIN EN 13829, durch eine Stufenmessung im Unterdruck, sowie direkte Darstellung des momentanen angezeigten Messergebnisses auf PC vor Ort, während der Leckageortung oder Nacharbeit der Schwachstellen .
***Bedarfsposition***
Eine zusätzliche Messreihe per Überdruck sowie Ausstellung eines Prüfberichtes des erreichten Wertes zum Zeitpunkt der Luftdichtheitsprüfung sowie anschließende Leckageortung kann optional vereinbart werden. Optionale Leckageortung erfolgt bei min. 10° C Temperaturdifferenz zwischen innen u. außen mittels Thermografie. Die Feststellung der Luftgeschwindigkeit zwecks Bewertung der Leckage per Hitzedrahtanemometer. Die visuelle Darstellung bei Tageslicht mit Rauchpistole oder falls erforderlich mit Einsatz eines Nebelgenerator.
Die hiesige Ermittlung, Bewertung und Quantifizierung nebst ausführlicher Bild-u. Messdokumentation der Luftgeschwindigkeiten der gefundenen bzw. einzelnen kleinen Leckagen sog. Schwachstellen in der luftdichten Ebene sind schriftlich zu beauftragen; und werden im Nachweis laut Angebot abgerechnet.
Hinweis: Der baubegleitende Prüfbericht ist nicht als Nachweis für die Abschlussmessung zwecks KfW- Nachweis gültig. Er dient ausschließlich der BauQualitätssicherung oder Feststellung der jeweiligen „Luftwechselrate“ zum Zeitpunkt der Messung des Bauzustandes.
6. Blower Door Test mit Zertifikat (Luftdichtheitsprüfung)
bei Einhaltung des geltenden Grenzwertes gemäß DIN EN 13829 Verfahren B nach Fertigstellung des Gebäudes für den EnEV-/ KfW- / Passivhaus-Nachweis per Über- und Unterdruckstufenmessung von 5 bis 10 Messpunkte.
7. Übermittlung des Zertifikates
oder Prüfberichts sowie Anlage per Post und digitale Kopie als PDF per E-Mail.
Messverfahren

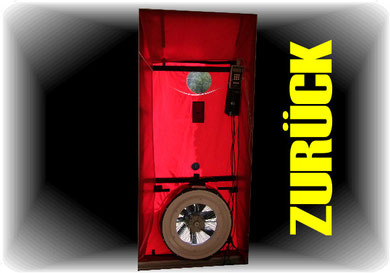

Mittels einer Messanlage (BlowerDoor), welche in die Haustür oder Nebeneingangstür eingespannt wird, wird Luft aus dem zu prüfenden Objekt herausgezogen. Die Anlage fördert so viel Luft, bis ein Unterdruck von 50 Pascal (100.000 Pascal = 1 Bar) erreicht wird. Dieser Druck wird automatisch dauerhaft von der Anlage gehalten. Aufgrund der angezeigten Menge an Luft, die aus dem Gebäude gezogen werden muss, kann man grob die Ausführungsqualität ermitteln bzw. die Luftdichtheit bestimmen.
Während des Prüfdruckes kann das Gebäude nun von innen abgegangen werden und relevante Bereiche (Fenster, Außentüren, Steckdosen, Lichtschalter und insbesondere die oberste Etagendecke) auf Zugerscheinungen hin untersucht werden.
Dabei ist der Handrücken dass effektivste Instrument. Leichteste Luftbewegungen können wahr genommen werden. Desweiteren lassen sich Rauchstifte und Luftstromanemometer und Infrarotkameras einsetzen. Diese dienen jedoch der Bestimmung und Visualisierung von Luftbewegungen und werden von uns eher zur Dokumentation bzw. zum Nachweis von Mängeln genutzt.
Für den Nachweis bzw. für das Messprotokoll werden mittels der BlowerDoor-Anlage unterschiedliche Druckstufen eingemessen und der jeweilige Volumenstrom ermittelt. Diese Messung wird sowohl mit Unterdruck als auch mit Überdruck durchgeführt.
Messwerte
Der Wert der Luftdichtigkeit wird in Luftwechselrate (n50) angegeben.
Grundlage zur Berechnung der Luftwechselrate ist das Luftvolumen des „gewollt beheizten Raumes“ bzw. die Grenzen der thermischen Hülle innerhalb des Objektes.
Bei Gebäuden mit Fensterlüftung darf das eigene Luftvolumen maximal 3 mal pro Stunde durch Undichtigkeiten nachströmen (n50 = max. 3)
Bei Gebäuden mit automatischer Belüftungsanlage darf der n50 = max. 1,5 betragen.
Passivhäuser n50 = max. 0,6.
Dabei gelten bei jeder Messung, trotz gutem Ergebnis, die Undichtigkeiten zu ermitteln und zu beurteilen.
Nicht bestehen einer Messung
Sollte es widererwartend dazu kommen, dass bei der Messung Mängel aufgefunden werden oder sogar die Prüfung nicht bestanden wird, gilt es entsprechende Mängel zu ermitteln und in ihrem Umfang zu beurteilen.
Dabei wird versucht, die Fehlstellen zu finden OHNE Schäden am Gebäude anzurichten. Zum einen helfen uns unsere langjährige Erfahrung und Kenntnisse bei der Umsetzung zur luftdichten Bauweise, zum anderen können wir auf Hilfsmittel (z.B. Endoskope) zurückgreifen.
Erst als letzte Maßnahme müssen Bauteile geöffnet werden, um den Nachweis mangelhafter Ausführungen zu erbringen. Sollte es jedoch so weit kommen, geht der Schaden und die Folgekosten zu Lasten des Verursachers.
Zeitpunkt der Messung
Es gibt 2 Zeitpunkte für eine BlowerDoor-Messung. Zum einen die vorgezogene Messung welche stattfinden sollte zur Überprüfung der luftdichten Ebene nach Fertigstellung dieser. Der Vorteil liegt darin dass Mängelfindung und Nacharbeiten ohne größere Demontagen von Wand- und Deckenverkleidungen möglich ist. Man hat direkten Einblick und auch Zugriff auf die Verklebungen und Folien.
Die vorgezogene Messung sollte auf jeden Fall statt finden.
Die zweite Messung findet bei Fertigstellung des gesamten Innenausbaus statt. Da zur Beurteilung der Luftdichtigkeit auch Verkleidungen und Tapeten zählen findet die Messung statt wenn das Gebäude in bezugsfertigem Zustand ist.
Wichtige Mitteilung an ALLE Messteams und Verbraucher:
In den letzten Tagen ist es zu Diskussionen bezüglich der Wortmarke BlowerDoor gekommen. Mit diesem Beitrag möchten wir versuchen zur Klärung beizutragen. Der Begriff „BlowerDoor“ ist seit Januar 1998 beim Deutschen Patentamt als Wortmarke für die BlowerDoor GmbH eingetragen. Unverändert kann jeder den Begriff BlowerDoor nutzen, wenn der Bezug zum MessSystem Minneapolis BlowerDoor hergestellt wird. Das schließt auch Begriffe wie z.B. Blower-Door- Messung ein. Der Bezug zwischen den Wortschöpfungen (BlowerDoor, Blower-Door, Blowerdoor usw.) kann idealerweise z.B. durch eine Abbildung des MessSystems Minneapolis BlowerDoor hergestellt werden. Wir hoffen etwas mehr zur Klärung beigetragen zu haben, bedanken uns für gute Geschäfte mit dem Thema Luftdichtheit in Zusammenarbeit der Blowerdoor GmbH.
